Систем за тестирање хармоника и анализатора фликера

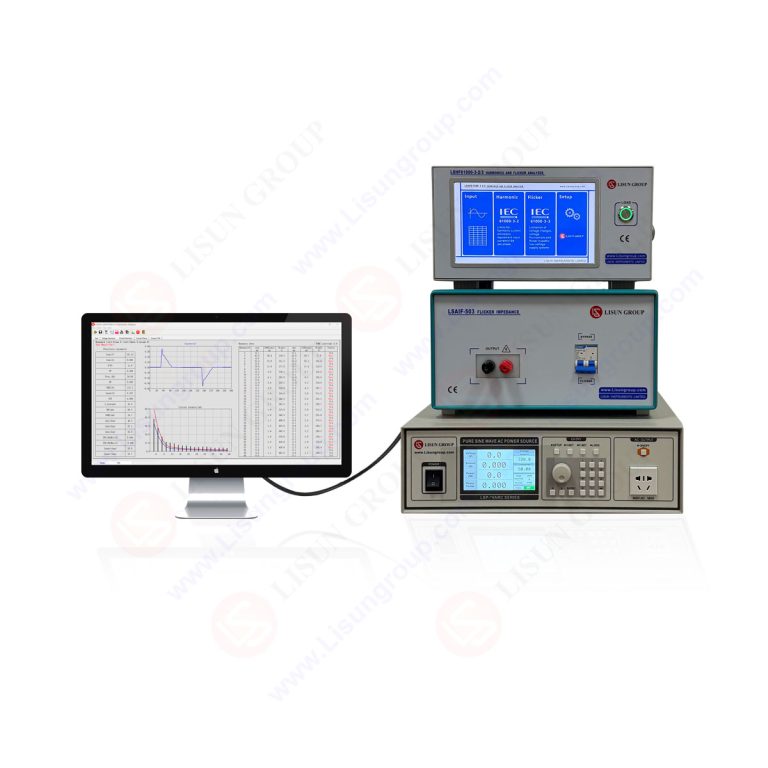

LISUN Систем за тестирање анализатора хармоника и фликера укључује три професионално усклађена инструмента за тестирање: анализатор хармоника и фликера LSHF61000-3-2/3, мрежу импедансе фликера LSAIF-503 и извор наизменичне струје са ниским изобличењем LSP-1KVAC-HF. То је комплетан, високо прецизан, сертификациони једнофазни EMC систем за тестирање који је у потпуности у складу са IEC 61000-3-2 (GB 17625.1) „Ограничења за емисије хармоничних струја“ и IEC 61000-3-3 (GB 17625.2) „Ограничење флуктуација напона и фликера“.

Систем користи брзи 16-битни AD конвертор како би пружио високопрецизно мерење и анализу кључних параметара квалитета напајања у реалном времену у целом опсегу карактеристика AC улаза. Подржава свеобухватну хармоничну процену и аутоматску процену ограничења за опрему класе A/B/C/D која се тестира (EUT). Систем се широко примењује на разне електричне и електронске производе, укључујући кућне апарате, LED драјвере, адаптере за напајање, опрему за осветљење, контролне модуле, пуњаче за електрична возила и друге производе потрошачке електронике.

Подешавања хармоничног теста према IEC 61000-3-2 и подешавања фликера према IEC 61000-3-3

Параметри теста:
Параметри испитивања хармоника (IEC 61000-3-2): Urms, Irms, P, PF, Freq., DF, THDI, THDU, Ipeak, CFI, CFU, I_fund, THC, POHC, Iphs, Iphp, Iphe, Iphpk+, Iphpk−, I60_90pMin, I60_90nMax и 0–50 појединачних хармоника (хармоник %, струја mA, струја mA/W). Аутоматски процењује ограничења хармоника, POHC ограничења, THD ограничења, фазне критеријуме за IEC опрему класе A/B/C/D и генерише резултате Pass/Fail.

Параметри теста фликера (IEC 61000-3-3): dt, dc, dmax, Tmax, Pst, Plt. Подржава конфигурацију циљног напона/фреквенције, периода посматрања и броја периода; прати опсег стабилног напона, криву напона и трендове флуктуација; аутоматски упоређује са стандардним ограничењима и генерише резултате Pass/Fail за dt, dc, dmax, Tmax, Pst и Plt.

specifikacije:

Софтвер за тестирање хармоника и фликера LSHF61000-3-2/3:

LSHF61000-3-2/3 хармонијски тест

LSHF61000-3-2/3 Хармоник напона

LSHF61000-3-2/3 Струјни хармоник

Тест струјне фазе LSHF61000-3-2/3

LSHF61000-3-2/3 Тест струјног THD-а

Тест треперења LSHF61000-3-2/3
